GAMBAR BANGUNAN

MEMBUAT GAMBAR RENCANA

MEMBUAT GAMBAR RENCANA

A. Menggambar Proyeksi Bangunan

Uraian pada bagian ini merupakan uraian umum mengenai gambar proyeksi bangunan. Gambar proyeksi yang diuraikan adalah gambar proyeksi perspektif. Untuk dasar-dasar dari menggambar proyeksi dapat dilihat dan dipelajari dalam buku-buku dasar menggambar teknik bangunan.

Menggambar proyeksi perspektif adalah salah satu cara pengungkapan ide/gagasan atau imajinasi yang sangat natural (dalam arti sesuai dengan kemampuan pandangan mata) dan mudah dimengerti oleh pemberi tugas atau orang lain yang bukan ahli bangunan/arsitek. Hal tersebut disebabkan, gambar proyeksi perspektif memperlihatkan rencana ruang-ruang (space) dan massa bangunan dalam bentuk tiga dimensi. Untuk dapat membuat gambar proyeksi perspektif diperlukan pedoman gambar kerja/bestek berupa; gambar denah, potongan melintang, potongan memanjang, tampak depan, samping kiri, dan kanan dengan skala yang benar. Dengan kemampuan dan kemahiran menerapkan skala pada gambar denah, potongan, dan tampak secara proyeksi perspektif, akan diperoleh gambar proyeksi perspektif yang mendekati realita/kenyataan pandangan terhadap rencana bangunan sebenarnya.

Pembuatan gambar proyeksi perspektif terdiri dari dua sudut pandang, yaitu;

1. Gambar proyeksi perspektif menggunakan dua titik lenyap setinggi mata orang (ibarat orang memotret dengan berdiri tegak). Gambar proyeksi perspektif model ini sering digunakan para arsitek untuk menggambar proyeksi perspektif, karena obyek bangunannya tidak terlalu besar dan menampakkan bentuk bangunan 3 (tiga) dimensi dengan jelas,

2. Pengambilan gambar perspektif menggunakan dua titik lenyap dengan mata burung (bird eye). Gambar proyeksi perspektif dengan model ini dilakukan bila obyek bangunannya besar sekali, dan bentuk bangunan akan tampak semuanya, tetapi prosentasenya lebih banyak terlihat bagian atap bangunan (ibarat orang memotret dengan memanjat pohon yang tinggi atau naik di atas menara). Model proyeksi perspektif ini

jarang digunakan para arsitek karena tidak dapat menampakkan gambar bangunan dengan jelas.

B. Menggambar Sketsa

Gambar sketsa adalah pembuatan gambar tanpa melalui alat bantu menggambar yang biasa digunakan, yaitu penggaris. Alat bantu yang digunakan dalam gambar sketsa adalah imajinasi dan penalaran pandangan mata. Gambar sketsa sering digunakan oleh para arsitek dalam merencanakan bangunan. Yang sering digunakan adalah sketsa untuk merencanakan interior dan eksterior bangunan.

Gambar sketsa juga sering digunakan untuk menggambar proyeksi perspektif. Gambar tersebut dihasilkan tanpa melalui bantuan gambar denah, potongan, dan tampak. Dasar yang digunakan dalam menggambar sketsa proyeksip perspektif, baik interior maupun eksterior adalah imajinasi dan penalaran pandangan mata yang cekatan dan kuat dalam alam pikiran seseorang. Gagasan tentang rancangan bentuk rumah/bangunan sudah tergambar secara menyeluruh dalam imajinasi dan penalaran. Bila hasil sketsa tersebut akan diterapkan dalam pembuatan bangunan, maka dari gambar sketsa yang dihasilkan tersebut baru dibuat gambar rencana secara lengkap yang meliputi denah, potongan, dan tampak.

C. Membuat Gambar Kerja dan Daftar Komponen

Gambar kerja merupakan dasar bagi pelaksana untuk melakukan pekerjaan bangunan di lapangan. Gambar kerja didasarkan dari gambar konstruksi yang memuat detail-detail dari setiap komponen pekerjaan bangunan. Beberapa komponen yang gambar kerja adalah;

1. Gambar pondasi,

2. Gambar penulangan beton (sloof, kolom, dan ring balok),

3. Gambar dinding dan plesteran,

4. Gambar kusen (pintu dan jendela) beserta daunnya,

5. Gambar kuda-kuda dan atap,

6. Gambar plafon,

7. Gambar Instalasi air dan plumbing, dan

8. Gambar instalasi listrik.

Untuk memahmi lebih lanjut tentang gambar kerja, maka disarankan untuk mempelajarinya pada buku-buku menggambar konstruksi bangunan gedung

D. Membaca Gambar Konstruksi

Gambar konstruksi untuk merencanakan dan membuat suatu bangunan terdiri atas; gambar denah, gambar potongan, dan gambar tampak.

1. Gambar Denah

Denah merupakan salah satu bagian terpenting dari suatu gambar konstruksi. Denah berasal dari kata latin "planum" yang berarti "dasar". Lebih jauh diartikan sebagai lantai atau tempat dimana kita berpijak. Gambar denah sebenarnya adalah gambar potongan suatu bangunan dalam bidang datar dengan ketinggian antara ±80-100 cm di atas lantai normal (lantai yang mempunyai ketinggian dari titikduga ±0.00).

Tujuan pembuatan gambar denah adalah untuk menjelaskan ruang-ruang tiga dimensional yang direncanakan, baik dari segi hubungan maupun fungsinya. Oleh sebab itu, pada gambar denah memuat batas-batas ruang, arah dari membukanya pintu/jendela, notasi-notasi ketinggian lantai. Gambar denah tersebut informatif bila saat dilihat/dibaca dapat dirasakan dimensi dan keleluasaan ruang serta dapat mengenal fungsin ruang.

2. Gambar Potongan

Gambar potongan adalah gambar bangunan yang diproyeksikan pada bidang vertikal dan posisinya diambil pada tempat-tempat tertentu, terutama adalah duga lantai yang negatip (turun). Gambar potongan menunjukkan semua bahan-bahan, baik eksterior maupun interior yang akan digunakan dan dilengkapi dengan petunjuk-petunjuk yang merupakan kunci dari sistem bangunan tersebut, seperti bagian-bagian mekanikal, plumbing dan sebagainya. Fungsi gambar potongan adalah menunjukkan proporsi ruang interior dan penyelesaiannya.

3. Gambar Tampak

Gambar proyeksi orthogonal, sehingga secara grafis terlihat sebagai gambar dua dimensi yang datar. Gambar tampak terdiri atas 4 (empat) sisi pandang, yaitu tampak muka, samping kiri, samping kanan, dan belakang.

Gambar tampak hams memperlihatkan;

a. Karakter dari bangunan itu sendiri.

b. Proporsi dan skala terhadap manusia (pemakainya).

Gambar 1-9, Gambar Tampak Muka

Gambar 1-10, Gambar Tampak Samping Kiri

Teknik Konstruksi Bangunan Gedung Sederhana

c Segi-segi lain yang menyangkut perihal ekspresi keindahan serta hubungannya dengan gambar denah dan gambar potongan yang memperlihatkan konstruksinya.

4. Gambar Rencana

Gambar denah, potongan, dan tampak biasanya disatukan dalam satu kertas gambar sebagai satu kesatuan dari gambar rencana bangunan. Hal tersebut merupakan merupakan dasar dari pelaksanaan pekerjaan bangunan. Selain itu, keberadaan gambar-gambar tersebut diperlukan dalam mengurus Ijin Mendirikan Bangunan (1MB).

KAYU

Konstruksi Kuda-kuda

RUMAH KONSTRUKSI KAYU

Konsep bangunan tahan gempa pada dasarnya adalah upaya untuk membuat seluruh elemen rumah menjadi satu kesatuan yang utuh, yang tidak lepas atau runtuh akibat gempa. Tetapi pada skala tertentu jika memang bangunan tersebut akan roboh karena kekuatan gempa yang besar, paling tidak bangunan tersebut masih mempunyai waktu untuk bertahan dari goncangan untuk memberikan waktu kepada penghuninya menyelamatkan diri dan mengevakuasi anggota keluarga yang lain.

Berikut adalah salah satu konsep rumah tahan gempa yang terbuat dari kayu dengan berbagai bentuk pondasi yang disadur dari buku PEDOMAN TEKNIS, Rumah dan Bangunan Gedung Tahan Gempa, milik DEPARTEMEN PEKERJAAN UMUM.

KONSTRUKSI KAYU
Rumah konstruksi kayu adalah bangunan rumah dengan menggunakan sistem struktur rangka pemikul dari bahan kayu. Biasa disebut sebagai rumah kayu, ciri-cirinya yaitu seluruh komponen balok dan kolom serta dinding yang digunakan adalah kayu. Rumah dengan struktur rangka kayu harus menggunakan sambungan-sambungan takik yang dikencangkan dengan menggunakan paku minimal 4 buah.

Panjang paku yang digunakan minimal 2,5 kali tebal kayu yang terkecil. Apabila struktur kayu ini memikul beban berat (seperti struktur kayu untuk bangunan gudang atau garasi kendaraan), maka sambungan kayu harus dikencangkan dengan menggunakan bout berdiameter minimum 10 mm. Semua kayu yang digunakan harus kering dan bila perlu diawetkan sesuai dengan persyaratan pengawetan kayu.

RUMAH KAYU DENGAN PONDASI UMPAK

• Pondasi setempat/umpak yang dimaksudkan di dalam pedoman teknis ini adalah pondasi umpak yang terbuat dari beton kosong (tanpa tulangan) campuran 1PC : 1 1/2 Psr : 2 1/2 Krl.
• Bentuk pondasi umpak adalah prisma terpancung dengan ukuran penampang atas 25 cm x 25 cm, penampang bawah 60 cm x 60 cm, dan tinggi 90 cm
• Bagian yang tertanam dari pondasi umpak sekurang-kurangnya 30 cm atau sampai tanah keras. Jarak maksimum antar pondasi adalah 1,5 m.
• Pembuatan papan duga (bowplang) sebagai acuan penempatan harus dibuat sedemikian rupa sehingga setiap baris pondasi berada tepat dibawah sumbu memanjang balok, seperti ditunjukkan pada Gambar 15
• Setiap pondasi umpak harus terikat satu sama lain dengan balok pengikat, seperti pada Gambar 16

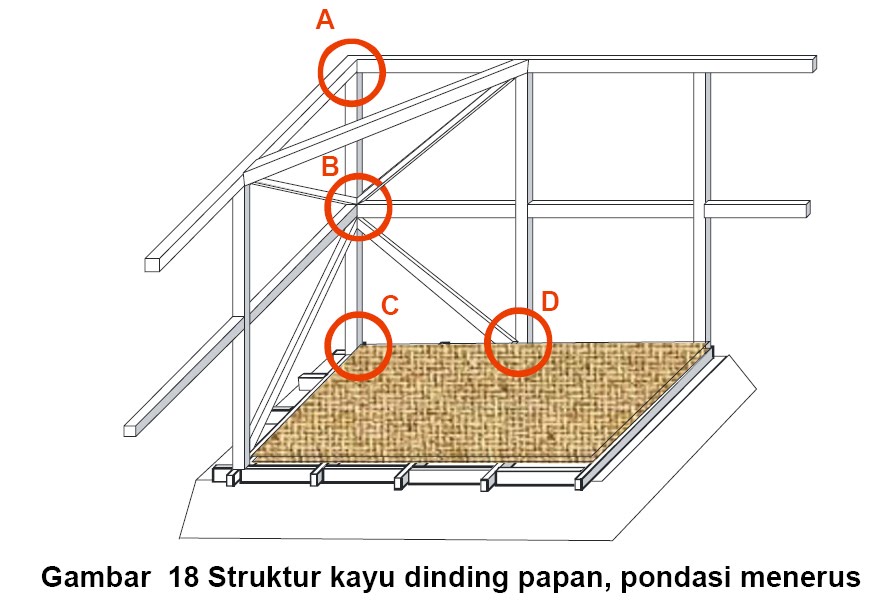

RUMAH KAYU DENGAN PONDASI MENERUS

• Bahan pondasi ini dibuat dari pasangan batu kali dengan adukan untuk spesi 1PC: 4 Psr.
• Struktur bangunan atas harus terikat pada pondasi dengan menggunakan angkur besi berdiameter 12 mm dan jarak maksimum 1,5m
• Apabila menggunakan papan sebagai dinding, maka jumlah paku yang digunakan sekurang-kurangnya 2 buah, dan sambungan pada papan satu dengan lainnya digunakan sambungan alur lidah.
• Untuk mendapatkan bangunan yang kokoh, maka pada setiap detail sambungan pada struktur rangkanya sebaiknya mengunakan sambungan takik yang dikencangkan dengan paku.

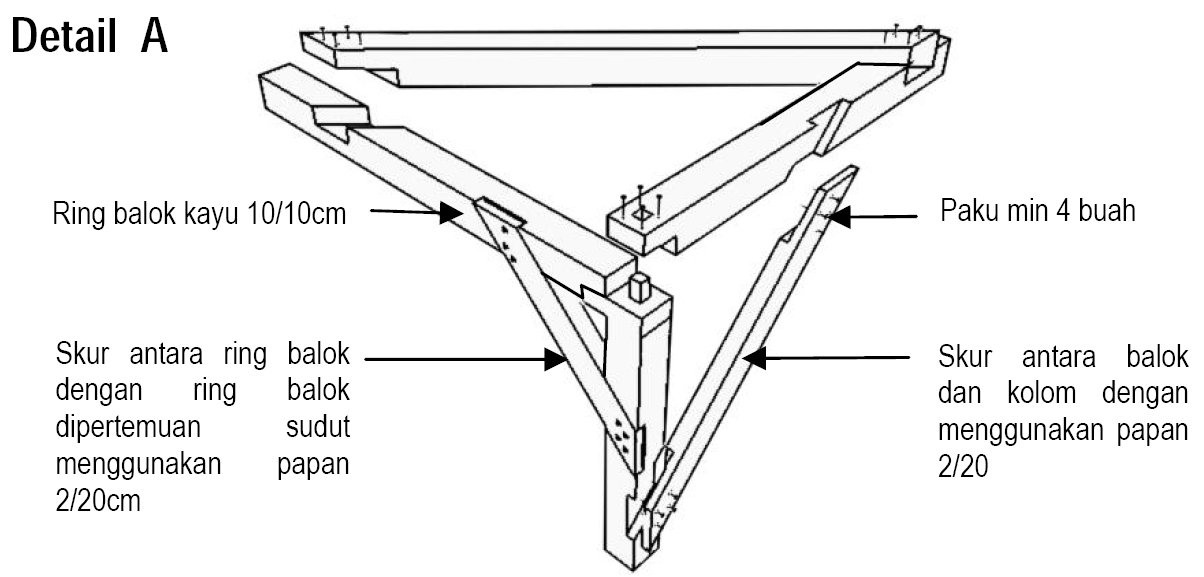

• Detail A merupakan detail sambungan pada sudut bangunan antara ring balok kayu dengan kolom:

1. a. Sambungan ring balok kayu disudut digunakan sambungan takik.
2. b. Sambungan kolom dengan ring balok menggunakan sambungan pasak.
3. c. Untuk menambah kekakuan, maka antara ring balok dengan kolom dipasang sekur-sekur dari papan 2/20 cm dan dipaku.

RUMAH KAYU DENGAN PONDASI TIANG

Gambar 24 merupakan ilustrasi dari rumah kayu dinding papan dengan pondasi tiang. Ini adalah hubungan Pondasi Tiang dengan Balok Penguat Horisontal (Detail A) Untuk mendapatkan kekokohan struktur bawah dari rumah panggung ini, maka sistem sambungan yang digunakan adalah sistem sambungan takik dengan penguat paku dan pasak masing-masing untuk sambungan sekur dan sambungan balok - kolom. (sumber : buku PEDOMAN TEKNIS, Rumah dan Bangunan Gedung Tahan Gempa, milik DEPARTEMEN PEKERJAAN UMUM)

RAB

Menyusun Rencana Anggaran Biaya Bangunan (RAB)

RAB (Rencana Angaran Biaya) adalah banyaknya biaya yang dibutuhkan baik dari upah maupun bahan dalam sebuah perkerjaan proyek konstruksi, baik rumah, gedung, jembatan, masjid, dan lain-lain.
Oke! Tanpa banyak cing-cong, gue akan langsung memberikan langkah-langkah perhitungan RAB. Dan bagi para pembaca, jangan lupa dibaca sampai selesai dahulu dan dipahami.
1. Menghitung Volume
misalnya, gue punya lahan dengan lebar 12 m dan panjang 15 m, maka volume dari pekerjaan pembersihan lapangannya adalah 12x15 = 180 m persegi. Jadi, volume belum tentu satuannya adalah meter kubik (panjang x lebar x tinggi).

2.Membuat HSP (Harga Satuan Pekerjaan)
HSP adalah Hasil kali dari HargaUpah/Material dengan Index Analisa, kemudian dijumlahkan.


3. Membuat RAB
RAB didapat dari hasil kali dari Volume dengan HSP untuk setiap sub item pekerjaan.



4.Membuat Rekapitulasi
Hasil kali dari Volume dengan HSP kemudian dijumlahkan dari masing-masing sub item pekerjaan.

AUTOCAD

AutoCAD 2004 Customization Tutorial: 3D Graphics Display

The quality of 3D models in drawing area depends on some system variables. The following tutorial shows you how to control the quality of 3D graphics with the help of FACETRES and ISOLINES. Another tutorial will discuss the use of Options dialog box.

1. Download

Note: If you are using an earlier release of AutoCAD download

2. Open the file in AutoCAD 2004. A 3D solid model appears in Wireframe mode [Figure 1].

Figure 1 - Click on image to enlarge

3. In command line enter ISOLINES and alter the value to 12.

4. Invoke REGEN. The appearance of the model changes [Figure 2].

Figure 2 - Click on image to enlarge

5. Enable Shade toolbar.

6. Click the Hidden button [Figure 3].

Figure 3 - Click on image to enlarge

7. Invoke Render command. A rendered image of the model appears on screen [Figure 4].

Figure 4 - Click on image to enlarge

8. Invoke REGEN to view the model in current viewport.

9. In command line enter FACETRES. This system variable can enhance the quality of hidden models and rendered images. The default value is 0.5 but it can vary from 0.01 to 10. The bigger the value, the better quality, the longer rendering time.

10. Alter the value of FACETRES to 10 (i.e. the best quality).

11. Invoke REGEN. The appearance of model will be enhanced [Figure 5].

Note: If you are using an earlier release of AutoCAD, altering FACETRES has no effect on the model shown by hidden option of Shade toolbar. This system variable affects the behavior of HIDE and RENDER only.

Figure 5 - Click on image to enlarge

12. Invoke RENDER. The quality of render image is better (comparing to what you see in Figure 4) [Figure 6].

SURVEY TANAH

Pengukuran dan Pemetaan Tanah

Pengukuran dan Pemetaan tanah pada dasarnya dilakukan untuk mengetahui bentuk dan luasan tanah yang ada. Dalam beberapa hal khususnya pada permukaan tanah yang tidak rata, miring atau berbukit, diperlukan pengukuran tambahan yang berupa level atau kontur tanah dimana parameternya ketinggiannya di ukur dari permukaan laut.
Untuk keperluan perencanaan serta tahap konstruksi pada proyek yang banyak berhubungan dengan infrastruktur seperti cut & fill, perumahan, jalan, saluran serta jembatanmaka peranan pengukuran serta pengumpulan data awal dari site memegang peranan yang sangat vital untuk mendukung proses selanjutnya yang berupa desain, dan perencanaan engineering, serta tahap konstruksi.
Output dari proses pengukuran dan kontur adalah berupa soft copy file biasanya dengan format File CAD realese 2005 atau yang terbaru 2010.
File tersebut merupakan basis data lapangan yang akan di olah lebih lanjut oleh konsultan perencana arsitektur dan engineering.
Produk atau Output tersebut harus meuat informasi berupa : Batas tanah atau area pengukuran / perencanaan, luas area pengukuran, Titik Bench mark ( BM ), Level dan Kontur tanah, serta informasi-informasi lain di site misalnya : Arah utara, Jalan utama dan lingkungan, Saluran serta arah aliran air, Jaringan listrik / jaringan telepon, pohon, bangunan, serta informasi-informasi lain di seputar site yang diperlukan untuk desain, perencanaan serta nanti pada tahap konstruksi.



PENGUJIAN BAHAN BANGUNAN

pengujian bahan adalah untuk mengetahui kekuatan beton,sebelum dipakai bahan harus diuji agar  bangunan bertahan lama keuntungan dalam menguji bahan ini kita dapat mengetahui kelayakan bahan tersebut.

salah satu kerja dari pengujian bahan yaitu mengayak batu ataupun pasir,didalam melakukan pekerjaan ini kita dapat mengetahui ukuran dari setiap butir pasir ataupun batu krikil.

setelah melakukan pengujian bahan maka kita dapat membuat bangunan dengan menggunakan bahan yang layak pakai digunakan dalam bangunan agar bangunan bertahan lebih lama dan layak huni.

Sebenarnya ketika akan merencanakan sebuah bangunan gedung, tidak bisa dilakukan secara parsial. Misalnya hanya meminta contoh desain pondasi, sloof (balok ikat), plat tangga, plat lantai, plat atap, kolom, balok, kuda-kuda, dsb. Ketika berbicara soal perencanaan bangunan, maka kita harus membahas masalah tersebut secara luas. Yang saya maksud adalah, dimulai dari penentuan titik-titik pondasi, mendata kolom (kolom arah melintang, memanjang, kemudian memberi notasi/abjad, dsb). Tetapi ketika persyaratan itu harus dipenuhi, maka jalan yang kita tempuh sangat panjang, dan itu tidak mungkin dilakukan/dibahas didalam website ini.

Sekarang kita asumsikan saja, anda telah memiliki semua syarat diatas, dan anda hanya membutuhkan contoh desain pondasi. Diartikel kali ini, kita akan membahas tentang perencaan pondasi. Kasus yang diambil adalah perencaan pondasi jenis Foot Plate. Berikut adalah contoh perencanaan pondasi foot plate dimana tinjauannya adalah pada titik K2 (Perencanaan pondasi dibawah kolom K2) :

Hasil dari perhitungan pondasi diatas, selanjutnya dituangkan dalam gambar detail pondasi seperti gambar berikut ini :

(Gbr – Detail Foot plate)

Untuk perencanaan pondasi pada titik-titik yang lain, caranya kurang lebih sama. Tinggal ada data saja berapa jumlah titik kolom yang ada didalam layout bangunan yang akan anda rencanakan pondasinya. Demikianlah seri perencanaan bangunan kita kali ini, pada artikel yang berikutnya, kita akan membahas tentang perencanaan sloof (balok ikat, perencanaan kolom, balok, pelat, dan rangka atap. Semoga artikel kali ini dapat memberi manfaat buat kita semua..

ILMU BANGUNAN

Ok! langsung aja ya,..

Katakanlah saya punya balok dengan ukuran 30/50 dengan panjang 5 meter, dengan tulangan yang saya rencanakan adalah 3D16 dibagian atas (bagian tekan), dan 2D16 dibagian bawah (bagian tarik), serta beugel/sengkangnya adalah Ø8 jarak 15 cm (Ø8-150), penutup beton direncanakan 5 cm

Pertanyaan :

1. Hitunglah kebutuhan tulangan utama ?
2. Hitunglah kebutuhan tulangan sengkang/beugel ?
3. Hitunglah Berat besi per meter³  beton ?

Jawab :

1. Tulangan utama = 3D16 + 2D16 = 5D16 ( D16 dengan jumlah 5 buah ), karena panjang baloknya adalah 5m, maka volume besi tulangan D16 adalah 5D16 x 5m’ = 25 m’.

- Besi yang dipakai adalah besi KS (krakatau Steel), jadi panjang yang didapat adalah betul-betul panjang yang standard yaitu = 12 m, sehingga kebutuhan besinya adalah 25/12 = 2.083 lonjor

- Berat per meter’ besi D16 = 0.006165 x 16²  x 1 = 1.574 kg

- Total berat besi = 1.574 kg x 25 = 39.36 kg

- Jadi kebutuhan tulangan utama adalah 2.083 lonjor ( berat = 39.36 kg)

2. Panjang sengkang sisi horizontal = 30 cm – lebar penutup beton kiri – lebar penutup beton kanan = 30 cm – 5 cm – 5 cm = 20 cm

- Panjang sengkang sisi vertikal = 50 cm – lebar penutup beton atas – lebar penutup beton bawah   = 50 cm – 5 cm – 5 cm = 40 cm

- Bengkokan sengkang = 5 cm + 5 cm = 10 cm

- Panjang satu buah sengkang adalah = 40 cm + 20 cm + 40 cm + 20 cm + 10 cm = 130 cm = 1.3 m

- kebutuhan besi sengkang per 5m panjang balok dengan jarak tiap sengkang = 15 cm = 0.15 m adalah = (5m / 0.15m)  = 33.33 buah

- Kebutuhan total besi sengkang per 5m panjang balok = 33.33 x 1.3 m = 43.33 m’

- Besi yang dipakai adalah besi full ( panjang dipasaran biasanya = 11.7 m), jadi kebutuhannya adalah = 43.33 m / 11.7 m = 3.7 lonjor………….. ( 4 lonjor)

- Berat 1 lonjor dari besi Ø8 = 0.006165 x 8² x 11.7 = 4.616 kg, maka jika yang dibutuhkan 4 lonjor, maka beratnya = 4.614 kg x 4 = 18.46 kg

- Jadi kebutuhan tulangan sengkangnya adalah 4 lonjor ( berat = 18.46 kg )

3.  Berat besi per meter² beton adalah :

- Berat besi D16 = 39.36 kg

- Berat besi sengkang = 18.46 kg

- Volume beton = (0.3 x 0.5) x 5 m = 0.75 m³

- Berat besi D16 per m³ = 39.36 / 0.75 = 52.48 kg/m³

- Berat besi sengkang Ø8  per m³ = 18.46 / 0.75 = 24.61 kg/m³

- Total berat besi secara keseluruhan = 52.48 kg/m³ + 24.61 kg/m³ = 77.09 kg/m³

- Berat besi per m³ beton (dalam prosentase) adalah = (77.09 kg / 7850 kg/m³) x 100% = 0.98 %……….(catatan : 7850 kg/m³ = berat jenis besi)

Catatan :

Dalam perdagangan di toko-toko bahan bangunan atau material, terdapat bermacam-macam istilah besi untuk pembesian (tulangan beton), diantaranya adalah besi KS (Krakatau Steel), Besi full, besi banci, dan sebagainya.

Besi KS adalah besi dengan diameter utuh dan panjang standard. Misalnya besi KS diameter 22 mm, bila diukur dengan menggunakan alat ukur suighmat (mistar sorong yang merupakan alat ukur ketebalan dengan ketelitian hingga 0.01 mm) maka akan diperoleh diameter 22 mm dan panjang 12 m (panjang standard) sehingga tidak berkurang atau sama dengan yang disebutkan.

Besi full adalah besi dengan diameter penuh sesuai diameter besi yang disebutkan. Misalnya, besi 16 mm tetap memiliki ketebalan dengan dengan diameter 16 mm, tetapi panjangnya terkadang ada yang kurang dari standard 12 m (umumnya hanya 11.7 m)

Besi banci adalah besi yang tidak sesuai dengan ukuran dan diameter dan panjangnya itu sendiri, misalnya, besi diameter 12 mm yang bila diukur dengan mistar sorong, hanya diperoleh 10.5 mm, dan panjangnya pun hanya 11 m

Pekerjaan Pembesian

BAHAN-BAHAN/ PRODUK

2.1. Bahan-bahan

A. Tulangan

Sediakan tulangan berulir mutu U-39, sesuai dengan SII 0136-84 dantulangan polos mutu U-24, sesuai dengan SII 0136-84 seperti dinyatakanpada gambar-gambar struktur. Tulangan dengan diameter < 10 mm harusbaja lunak dengan tegangan leleh 2400 kg/cm2

B. Tulangan Anyaman (Wire mesh) Sediakan tulangan anyaman, mutu U-50,

mengikuti SII 0784-83.

C. Penunjang/ dudukan tulangan (Bar support) Dudukan tulangan haruslah tahu

beton yang dilengkapi dengan kawat pengikat yang ditanamkan, atau

individual high chairs.

D.Bolster n,c hairs,spac ers, dan perlengkapan-perlengkapan lain untuk

mengatur jarak.

1Pakailah besi dudukan tulangan menurut rekomendasi CRSI (Concrete

Reinforcing Steel Institute), kecuali diperlihatkan lain pada gambar.

2Jangan memakai kayu, bata atau bahan-bahan lain yang tidak

direkomendasi.

3Untuk pelat di atas tanah, pakai penunjang dengan lapisan pasir atau“horizontal runners” dimana bahan dasar tidak akan langsungmenunjang batang kursi (chair legs) atau pakai lantai kerja yang rata.

4Untuk betoneks pos ed, dimana batang-batang penunjang langsung

berhubungan/mengenai cetakan, sediakan penunjang dengan “hot-dip-

galvanized” atau penunjang yang dilindungi plastik.

E. Kawat Pengikat

Dibuat dari baja lunak.

2.2. Jaminan Mutu

A.Kecuali pada kondisi tertentu, bahan-bahan baja tulangan tersebut harus

dari produk yang sama.

B.Sertifikat dari percobaan (percobaan giling atau lainnya) untuk semua

tulangan yang dipakai harus diperlihatkan.

2.3.Persiapan Pekerjaan / Perakitan Tulangan

A.Pembengkokkan dan pembentukan. Pemasangan dan pembengkokkantulangan harus sedemikan rupa sehingga posisi dari tulangan sesuaidengan rencana dan tidak mengalami perubahan bentuk maupun tempatselama pengecoran berlangsung.

B.Pembuatan dan pemasangan tulangan sesuai dengan PBI 1971.

C. Toleransi pembuatan dan pemasangan tulangan disesuaikan dengan

persyaratan PBI 1971 atau A.C.I.315.

2.4.Pengiriman, penyimpanan dan penanganannya

A.Pengiriman tulangan ke lapangan dalam kelompok ikatan ditandai denganetiket / label yang mncantumkan ukuran batang, panjang dan tanda pengenal.

B. Pemindahan tulangan harus hati-hati untuk menghindarai kerusakan.Gudang harus kering, bagus saluran-salurannya, dan terlindung darilumpur, kotoran, karat dsb.

PELAKSANAAN

3.1. Persiapan

Pembersihan

Sebelum pengecoran beton, tulangan harus bebas dari kotoran, lemak, kulitgiling (mill steel) dan karat lepas, serta bahan-bahan lain yang mengurangidaya lekat. Bersihkan sekali lagi tonjolan pada tulangan atau padasambungan konstruksi untuk menjamin rekatannya.

B. Pemilihan/ seleksi tulangan yang tidak memenuhi syaratharus ditolak dari

lapangan

3.2. Pemasangan Tulangan

A. Umum

Sesuai dengan yang tercantum pada gambar dan PBI-71 koordinasi dengan

bagian lain dan kelancaran pengadaan bahan serta tenaga perlu diadakauntuk menghindari keterlabatan. Adakan/berikan tambahan tulangan pada

lubang-lubang (openings)/ bukaan.

B. Pemasangan

Tulangan harus dipasang sedemikian rupa diikat dengan kawat baja, hingga

sebelum dan selama pengecoran tidak berubah tempatnya.

1Tulangan pada dinding dan kolom-kolom beton harus dipasang padaposisi yang benar dan untuk menjaga jarak bersih digunakanspace rs/penjaga jarak.

2Tulangan pada balok-balok footing dan pelat harus ditunjang untukmemperoleh lokasi yang tepat selama pengecoran beton denganpenjaga jarak, kursi penunjang dan penunjang lain yang diperlukan.

3Tulangan-tulangan yang langsung di atas tanah dan di atas agregat(seperti pasir, kerikil) dan pada lapisan kedap air harus dipasang/ditunjang hanya dengan tahu beton yang mutunya paling sedikit samadengan mutu beton yang akan dicor.

4.Perhatian khusus perlu dicurahkan terhadap ketepatan tebal penutupbeton. Untuk itu tulangan harus dipasang dengan penahan jarak yangterbuat dari beton dengan mutu paling sedikit sama dengan mutu betonyang akan dicor. Penahan-penahan jarak dapat berbentuk blok-blokpersegi atau gelang-gelang yang harus dipasang sebanyak minimum 4

buah setiap m

2

cetakan atau lantai kerja. Penahan-penahan jarak ini

harus tersebar merata.

5. Pada pelat-pelat dengan tulangan rangkap, tulangan atas harusditunjang pada tulangan bawah oleh batang-batang penunjang atauditunjang langsung pada cetakan bawah atau lantai kerja oleh blok-blokbeton yang tinggi. Perhatian khusus perlu dicurahkan terhadapketepatanletak dari tulangan balok yang berbatasan.

C. Toleransi pada pemasangan tulangan.

1Terhadap selimut beton (selimut beton) : + 50 mm2Jarak terkecil pemisah antara batangan : + 25 mm3Tulangan atas pada pelat dan balok :

-balok dengan tinggi sama atau lebih kecil dari 200 mm : + 25 mm

-balok dengan tinggi lebih dari 200 mm tapi kurang dari 600 mm : + 50

mm.

-Balok dengan tinggi lebih dari 600 mm : + 100 mm

-Panjang batang: + 50 mm

4.Toleransi pada pemasangan ; lainnya sesuai PBI’71

D. Pembengkokan Tulangan, sesuai dengan PBI’71

1Batang tulangan tidak boleh dibengkok atau diluruskan dengan cara-cara

yang merusak tulangan itu seperti misalnya dipanaskan.

2Batang tulangan yang diprofilkan, setelah dibengkok dan diluruskankembali tidak boleh dibengkok lagi dalam jarak 60 cm dari bengkokansebelumnya.

3Batang tulangan yang tertanam sebagian di dalam beton tidak bolehdibengkok atau diluruskan di lapangan, kecuali apabila ditentukan didalam gambar-gambar rencana atau disetujui oleh perencana.

4Membengkok dan meluruskan batang tulangan harus dilakukan dalam

keadaan dingin, kecuali apabila pemanasan diijinkan oleh perencana.

5Apabila pemanasan diijinkan, batang tulangan dari baja lunak (polos

atau diprofilkan) dapat dipanaskan sampai kelihatan merah padam tetapi

tidak boleh mencapai suhu lebih dari 8500

C.

6Apabila batang tulangan dari baja lunak yang mengalami pengerjaan

dingin dalam pelaksanaan ternyata mengalami pemanasan diatas 1000

Cyang bukan pada waktu dilas, maka dalam perhitungan-perhitungansebagai kekuatan baja harus diambil kekuatan baja tersebut yang tidakmengalami pengerjaan dingin.

7Batang tulangan dari baja keras tidak boleh dipanaskan, kecuali apabila diijinkan oleh perencana.

8Batang tulangan yang dibengkok dengan pemanasan tidak boleh didinginkan dengan jalan disiram dengan air.

9Menyepuh batang tulangan dengan seng tidak boleh dilakukan dalamjarak 8 kali diameter (diameterpengenal) batang dari setiap bagianbengkokan.

. Toleransi pada potongan dan pembengkokan tulangan

1.Batang tulangan harus dipotong dan dibengkok sesuai denganyangditunjukkan dalam gambar-gambar rencana dengan toleransi-toleransiyang disyaratkan oleh Perencana. Apabila tidak ditetapkan olehPerencana, pada pemotongan dan pembengkokan tulangan ditetapkantoleransi-toleransi seperti tercantum dalam ayat-ayat berikut.

2.Terhadap panjang total batang lurus yang dipotong menurut ukuran danterhadap panjang total dan ukuran intern dari batang yang dibengkokditetapkan toleransi sebesar + 25 mm, kecuali mengenai yang ditetapkandalam ayat (3) dan (4). Terhadap panjang total batang yang diserahkanmenurut sesuatu ukuran ditetapkan toleransi sebesar + 50 mm dan – 25 mm.

3.Terhadap jarak turun total dari batang yang dibengkok ditetapkantoleransi sebesar + 10 mm untuk jarak 60 cm atau kurang dan sebesar +25 mm untuk jarak lebih dari 60 cm.

4.Terhadap ukuran luar dari sengkang, lilitan dan ikatan-ikatan ditetapkan

toleransi sebesar + 6 mm.

F. Panjang penjangkaran dan panjang penyaluran.

1.Baja tulangan mutu U – 24 (BJTP-24)

Panjang penjangkaran

= 40kali diameter dengan kait

Panjang penyaluran

= 40 kali diameter dengan kait.

2.Baja tulangan mutu U-40 (BJTD-40)

Panjang penjangkaran

= 40 kali diameter tanpa kait

Panjang penyaluran

= 40 kali diameter tanpa kait.

3.Penyambungan tidak boleh diadakan pada titik dimana terjadi teganganterbesar. Sambungan untuk tulangan atas pada balok dan pelat betonharus diadakan ditengah bentang, dan tulangan bawah pada tumpuan.Sambungan harus ditunjang dimana memungkinkan
